補助機器 — スピードコントローラ の特徴:
・ユニバーサルタイプは、チューブの方向を自由に設定することができるように、自在継手および肘ノブを回転させるように設計されている
・ポリウレタン、ナイロンチューブを使用することができる
・·ねじは、それが不要なシールテープを使用すること、シーラントで被覆される
・耐久性に優れたパフォーマンス
・ノー漏れ、ないオフに来て、簡単に着脱
・優れた流量特性
・各種チューブ材料該当する
・スイベル機構
・直接マシンの速度をドライブ
・直接取付、時間の節約とコストの節約

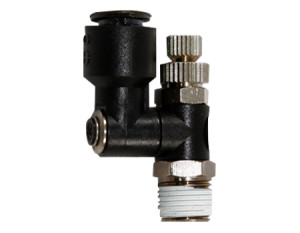

ミニュチュアユニバーサルタイプ MB☐R シリーズ
ナイロンとポリウレタンチューブ用
シーラントは、タップをシールするための必要性を排除し、ねじ部に塗布される
ナイロンとポリウレタンチューブ用
シーラントは、タップをシールするための必要性を排除し、ねじ部に塗布される
形式番号 | ねじサイズ | 適用チューブ | 圧力範囲 MPa(kgf/cm²) |
ユニバーサルタイプ | |||
MB4R-M3 | M3 | 100U04 100P04 |
0.7 (7) |
MB4R-M5 | M5 | ||
MB4R-01 | R1/8 | ||
MB6R-M5 | M5 | 100U06 100P06 |
|
MB6R-01 | R1/8 |
● メータアウトタイプとメータイン入手可能なタイプ
MB☐R Catalog
1 file(s) 1.24 MBMB☐R 2D CAD
1 file(s) 972.66 KBMB☐R 3D CAD
1 file(s) 2.70 MBスタンダードユニバーサルタイプ B☐R シリーズ
ナイロンとポリウレタンチューブ用
シーラントは、タップをシールするための必要性を排除し、ねじ部に塗布される
ナイロンとポリウレタンチューブ用
シーラントは、タップをシールするための必要性を排除し、ねじ部に塗布される
形式番号 | ねじサイズ | 適用チューブ | 圧力範囲 MPa(kgf/cm²) |
ユニバーサルタイプ | |||
B6R-M5SC | M5 | 100U06 100P06 |
0.7 (7) |
B6R-01SC | R1/8 | ||
B6R-02SC | R1/4 | ||
B8R-01SC | R1/8 | 100U08 100P08 |
|
B8R-02SC | R1/4 | ||
B8R-03SC | R3/8 | ||
B10R-02SC | R1/4 | 100U10 100P10 |
|
B10R-03SC | R3/8 | ||
B10R-04SC | R1/2 | ||
B12R-03SC | R3/8 | 100U12 100P12 |
|
B12R-04SC | R1/2 |
● メータアウトタイプとメータイン入手可能なタイプ
B☐R Catalog
1 file(s) 1.24 MBB☐R 2D CAD
1 file(s) 2.84 MBB☐R 3D CAD
1 file(s) 8.54 MBミニュチュアエルボタイプ M☐R シリーズ
ナイロンとポリウレタンチューブ用
シーラントは、タップをシールするための必要性を排除し、ねじ部に塗布される
ナイロンとポリウレタンチューブ用
シーラントは、タップをシールするための必要性を排除し、ねじ部に塗布される
形式番号 | ねじサイズ | 適用チューブ | 圧力範囲 MPa(kgf/cm²) |
エルボタイプ | |||
M4R-M3 | M3 | 100U04 100P04 |
0.7 (7) |
M4R-M5 | M5 | ||
M4R-01 | R1/8 | ||
M6R-M5 | M5 | 100U06 100P06 |
|
M6R-01 | R1/8 |
● メータアウトタイプとメータイン入手可能なタイプ
M☐R Catalog
1 file(s) 1.24 MBM☐R 2D CAD
1 file(s) 868.14 KBM☐R 3D CAD
1 file(s) 2.54 MBスタンダードエルボタイプ ☐R シリーズ
ナイロンとポリウレタンチューブ用
シーラントは、タップをシールするための必要性を排除し、ねじ部に塗布される
ナイロンとポリウレタンチューブ用
シーラントは、タップをシールするための必要性を排除し、ねじ部に塗布される
形式番号 | ねじサイズ | 適用チューブ | 圧力範囲 MPa(kgf/cm²) |
エルボタイプ | |||
6R-M5SC | M5 | 100U06 100P06 |
0.7 (7) |
6R-01SC | R1/8 | ||
6R-02SC | R1/4 | ||
8R-01SC | R1/8 | 100U08 100P08 |
|
8R-02SC | R1/4 | ||
8R-03SC | R3/8 | ||
10R-02SC | R1/4 | 100U10 100P10 |
|
10R-03SC | R3/8 | ||
10R-04SC | R1/2 | ||
12R-03SC | R3/8 | 100U12 100P12 |
|
12R-04SC | R1/2 |
● メータアウトタイプとメータイン入手可能なタイプ
☐R Catalog
1 file(s) 1.24 MB☐R 2D CAD
1 file(s) 3.20 MB☐R 3D CAD
