Port 4/5 électrovanne PC/RC06, 08, 15 Série
Port 4 actionné pilote électrovanne PC06 Série
pilote joint fonctionner / caoutchouc
Modèle n | montage | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |
PCS2406 | montage sous-basemontage sous-base | 4 | unique | 2 | Rc1/4 | 10 | 0.2~1 (2~10) |
PCD2406 | double | ||||||
PCD3406 | 3•centre fermé | 9 | 0.2~0.8 (2~8) |
||||
PCE3406 | 3•centre ehaust |
● Tension/ AC110, 220V (50/60Hz), DC24V
● câblage / fil de plomb, oeillet terminal, conduit terminal, connecteur DIN
PC06 Catalog
1 file(s) 706.74 KBPC06 2D CAD
1 file(s) 942.93 KBPC06 3D CAD
1 file(s) 5.65 MB.
type de collecteur | MFS☐-PC06 | MFB☐-PC06 | |
commun SUP, commun EXH, ports 2 et 4 sur le côté | commun SUP, commun EXH, ports 2 et 4 sur le fond | ||
la taille de l’orifice | port 1 | Rc¼ (des deux côtés) | Rc¼ (des deux côtés) |
port 3, 5 | Rc¼ (des deux côtés) | Rc¼ (des deux côtés) | |
port 2, 4 | Rc¼ (côté) | Rc¼ (bas) | |
nombre de stations | 2~10 | ||
montable Électrovanne | PCS2406-NB-※ PCD2406-NB-※ PCD3406-NB-※ PCE3406-NB-※ PCO3406-NB-※ |
||
plaque vierge | PC06-BP |
MF☐-PC06 Catalog
1 file(s) 464.55 KBMF☐-PC06 2D CAD
1 file(s) 3.63 MBMF☐-PC06 3D CAD
1 file(s) 4.57 MBpilote joint fonctionner / caoutchouc
Modèle n | montage | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |
PCS2408 | montage sous-base | 5 | unique | 2 | Rc3/8 | 30 | 0.2~0.8 (2~8) |
PCD2408 | double | ||||||
PCD3408 | 3•centre fermé | 25 | |||||
PCE3408 | 3•centre ehaust | ||||||
PCO3408 | 3•centre de pression | 19 |
● Tension/ AC110, 220V (50/60Hz), DC24V
● câblage / fil de plomb, oeillet terminal, conduit terminal, connecteur DIN
PC08 Catalog
1 file(s) 574.34 KBPC08 2D CAD
1 file(s) 2.44 MBPC08 3D CAD
1 file(s) 5.36 MB.
type de collecteur | MF☐-PC08 | MFS☐-PC08 | |
commun SUP, commun EXH, ports 2 et 4 sur les deux côtés | commun SUP, commun EXH, ports 2 et 4 sur le côté | ||
la taille de l’orifice | port 1 | Rc½ (des deux côtés) | Rc½ (des deux côtés) |
port 3, 5 | Rc½ (des deux côtés) | Rc½ (des deux côtés) | |
port 2, 4 | Rc⅜ (des deux côtés) | Rc⅜ (côté) | |
nombre de stations | 2~10 | ||
montable Électrovanne | PCS2408-NB-※ PCD2408-NB-※ PCD3408-NB-※ PCE3408-NB-※ PCO3408-NB-※ |
||
plaque vierge | PC08-BP |
MF☐-PC08 Catalog
1 file(s) 486.21 KBMF☐-PC08 2D CAD
1 file(s) 3.68 MBMF☐-PC08 3D CAD
1 file(s) 4.62 MB
pilote joint fonctionner / caoutchouc
Modèle n | montage | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |
PCS2415 | montage sous-base | 5 | unique | 2 | Rc1/2 | 70 | 0.2~0.8 (2~8) |
PCD2415 | double | ||||||
PCD3415 | 3•centre fermé | 60 | |||||
PCE3415 | 3•centre ehaust | ||||||
PCO3415 | 3•centre de pression | 45 |
● Tension/ AC110, 220V (50/60Hz), DC24V
● câblage / fil de plomb, oeillet terminal, conduit terminal, connecteur DIN
PC15 Catalog
1 file(s) 552.51 KBPC15 2D CAD
1 file(s) 2.45 MBPC15 3D CAD
1 file(s) 5.99 MB.
type de collecteur | MF☐-PC15 | |
commun SUP, commun EXH, ports 2 et 4 sur les deux côtés | ||
la taille de l’orifice | port 1 | Rc¾ (des deux côtés) |
port 3, 5 | Rc¾ (des deux côtés) | |
port2, 4 | Rc½ (des deux côtés) | |
nombre de stations | 2~10 | |
montable Électrovanne | PCS2415-NB-※ PCD2415-NB-※ PCD3415-NB-※ PCE3415-NB-※ PCO3415-NB-※ |
|
plaque vierge | PC15-BP |
MF☐-PC15 Catalog
1 file(s) 468.85 KBMF☐-PC15 2D CAD
1 file(s) 462.94 KBMF☐-PC15 3D CAD
1 file(s) 2.34 MB
pilote joint fonctionner / caoutchouc
Modèle n | montage | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |
RCS2406 | en ligne montage | 5 | unique | 2 | Rc1/4 | 12 | 0.2~1 (2~10) |
RCD2406 | double | ||||||
RCD3406 | 3•centre fermé | 11 | 0.2~0.8 (2~8) |
||||
RCE3406 | 3•centre ehaust |
● Tension/ AC110, 220V (50/60Hz), DC24V
● câblage / fil de plomb, oeillet terminal, conduit terminal, connecteur DIN
RC06 Catalog
1 file(s) 594.22 KBRC06 2D CAD
1 file(s) 2.61 MBRC06 3D CAD
1 file(s) 6.08 MB.
type de collecteur | MFU☐-RC06 | |
commun SUP, commun EXH, ports 2 et 4 sur le corps de vanne | ||
la taille de l’orifice | port 1 | Rc¼ (des deux côtés) |
port 3, 5 | Rc¼ (des deux côtés) | |
port2, 4 | Rc¼ (corps de soupape) | |
nombre de stations | 2~10 | |
montable Électrovanne | RCS2406-※-※-NF RCD2406-※-※-NF RCD3406-※-※-NF RCE3406-※-※-NF RCO3406-※-※-NF |
|
plaque vierge | RC06-BP |
MFU☐-RC06 Catalog
1 file(s) 380.87 KBMFU☐-RC06 2D CAD
1 file(s) 1.49 MBMFU☐-RC06 3D CAD
1 file(s) 1.99 MB
pilote joint fonctionner / caoutchouc
Modèle n | montage | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |
RCS2408 | en ligne montage | 5 | unique | 2 | Rc3/8 | 30 | 0.2~0.8 (2~8) |
RCD2408 | double | ||||||
RCD3408 | 3•centre fermé | 25 | |||||
RCE3408 | 3•centre ehaust | ||||||
RCO3408 | 3•centre de pression | 19 |
● Tension/ AC110, 220V (50/60Hz), DC24V
● câblage / fil de plomb, oeillet terminal, conduit terminal, connecteur DIN
RC08 Catalog
1 file(s) 638.04 KBRC08 2D CAD
1 file(s) 2.54 MBRC08 3D CAD
1 file(s) 6.04 MB.
type de collecteur | MFU☐-RC08 | |
commun SUP, commun EXH, ports 2 et 4 sur le corps de vanne | ||
la taille de l’orifice | port 1 | Rc⅜ (des deux côtés) |
port 3, 5 | Rc⅜ (des deux côtés) | |
port 2, 4 | Rc⅜ (corps de soupape) | |
nombre de stations | 2~10 | |
montable Électrovanne | RCS2408-※-※-MF RCD2408-※-※-MF RCD3408-※-※-MF RCE3408-※-※-MF RCO3408-※-※-MF |
|
plaque vierge | RC08-BP |
MFU☐-RC08 Catalog
1 file(s) 439.72 KBMFU☐-RC08 2D CAD
1 file(s) 1.93 MBMFU☐-RC08 3D CAD
1 file(s) 2.36 MBproduits relatifs:

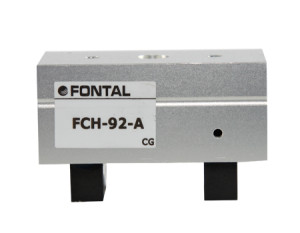

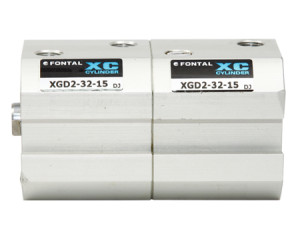

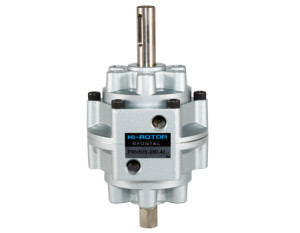

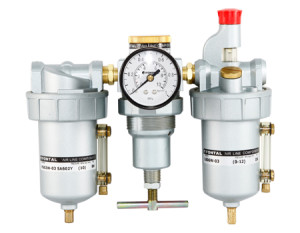

Pince | Vérin en air | Haute du rotor | Air Combinaison Unités | Contrôle vitesse de mixte | Raccords |

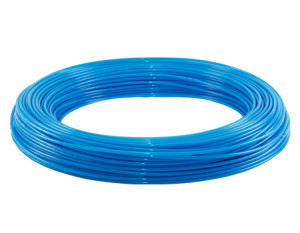

Silencieux d’Air | Purificateurs d’échappement | Tube |
