Port 3/5 électrovanne A Série Caractéristiques:
Vanne principale est de douille à tiroir avec joint métallique.
Lourd service type soupape de solénoïde en alliage d’aluminium.
Utilisable dans l’application de vide bas
Port 3/5 actionné direct électrovanne A06 Série
directe fonctionner / joint métallique / montage sur embase
Modèle n | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |
AS2306 | 3 | unique | 2 | Rc1/8,1/4 | 9 | 0~1 (0~10) |
AS2406 | 5 | 10 | ||||
AD2406 | double | |||||
AD3406 | 3•centre fermé | 9 | ||||
ADE3406 | 3•centre ehaust |
● Tension/ AC110, 220V (50/60Hz)
● câblage / fil conducteur conduit (06 de type uniquement)
A06 Catalog
1 file(s) 652.66 KBA06 2D CAD
1 file(s) 1.13 MBA06 3D CAD
1 file(s) 2.90 MBPort 3/5 actionné direct électrovanne A08 Série
directe fonctionner / joint métallique / montage sur embase
Modèle n | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |
AS2308 | 3 | unique | 2 | Rc1/4,3/8 | 22 | 0~1 (0~10) |
AS2408 | 5 | 30 | ||||
AD2408 | double | |||||
AD3408 | 3•centre fermé | 25 | ||||
ADE3408 | 3•centre ehaust |
● Tension/ AC110, 220V (50/60Hz)
● conduit borne
A08 Catalog
1 file(s) 529.91 KBA08 2D CAD
1 file(s) 1.89 MBA08 3D CAD
1 file(s) 3.94 MBPort 3/5 actionné direct électrovanne A10 Série
directe fonctionner / joint métallique / montage sur embase
Modèle n | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |
AS2310 | 3 | unique | 2 | Rc3/8, 1/2 |
38 | 0~1 (0~10) |
AS2410 | 5 | 50 | ||||
AD2410 | double | |||||
AD3410 | 3•centre fermé | |||||
ADE3410 | 3•centre ehaust |
● Tension/ AC110, 220V (50/60Hz)
● conduit borne
A10 Catalog
1 file(s) 985.53 KBA10 2D CAD
1 file(s) 1.74 MBA10 3D CAD
1 file(s) 5.36 MBdirecte fonctionner / joint métallique / montage sur embase
Modèle n | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |

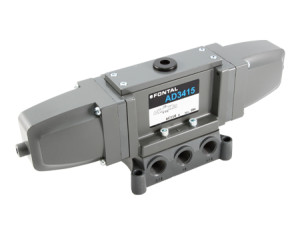

AS2315 | 3 | unique | 2 | Rc1/2,3/4 | 80 | 0~1 (0~10) |
AS2415 | 5 | 75 | ||||
AD2415 | double | |||||
AD3415 | 3•centre fermé | |||||
ADE3415 | 3•centre ehaust |
● Tension/ AC110, 220V (50/60Hz)
● conduit borne
A15 Catalog
1 file(s) 1,012.47 KBA15 2D CAD
1 file(s) 1.69 MBA15 3D CAD
1 file(s) 5.45 MBdirecte fonctionner / joint métallique / montage sur embase
Modèle n | port | solénoïde | position | la taille de l’orifice | aire effective (mm2) |
plage de pression MPa (kgf/cm2) |

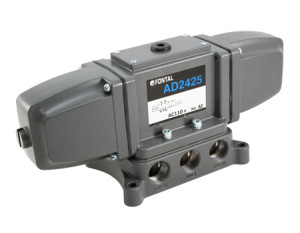

AS2325 | 3 | unique | 2 | Rc1 | 190 | 0~1 (0~10) |
AS2425 | 5 | Rc3/4,1,1¼ | 180 | |||
AD2425 | double | |||||
AD3425 | 3•centre fermé | |||||
ADE3425 | 3•centre ehaust |
● Tension/ AC110, 220V (50/60Hz)
● conduit borne
A25 Catalog
1 file(s) 0.00 KBA25 2D CAD
1 file(s) 2.28 MBA25 3D CAD
1 file(s) 6.65 MB.
type de collecteur | MF☐-CC06 | MF☐-CC08 | MF☐-CC10 | MF☐-CC15 | MF☐-CC25 | |
commun SUP, commun EXH | commun SUP, commun EXH | commun SUP, commun EXH | commun SUP, commun EXH | commun SUP, commun EXH | ||
la taille de l’orifice | port 1 | Rc¼ | Rc⅜ | Rc½ | Rc¾ | Rc1 |
port 3, 5 | Rc¼ | Rc⅜ | Rc½ | Rc¾ | Rc1 | |
port 2, 4 | Rc⅛ | Rc⅜ | Rc½ | Rc½ | Rc1 | |
nombre de stations | 2~20 | |||||
montable Électrovanne | AS2406-NB AD2406-NB AD3406-NB ADE3406-NB |
AS2408-NB AD2408-NB AD3408-NB ADE3408-NB |
AS2410-NB AD2410-NB AD3410-NB ADE3410-NB |
AS2415-NB AD2415-NB AD3415-NB ADE3415-NB |
AS2425-NB AD2425-NB AD3425-NB ADE3425-NB |
|
plaque vierge | CC06~BP | CC08~BP | CC10~BP | CC15~BP | CC25~BP |
type de collecteur | MF☐-CI06 | MF☐-CI08 | MF☐-CI10 | MF☐-CI15 | MF☐-CI25 | |
commun SUP, individuel EXH | commun SUP, individuel EXH | commun SUP, individuel EXH | commun SUP, individuel EXH | commun SUP, individuel EXH | ||
la taille de l’orifice | port 1 | Rc¼ | Rc⅜ | Rc½ | Rc¾ | Rc1 |
port 3, 5 | Rc⅛ | Rc¼, ⅜ | Rc⅜, ½ | Rc½ | Rc1 | |
port 2, 4 | Rc⅛, ¼ | Rc¼, ⅜ | Rc⅜, ½ | Rc½ | Rc1 | |
nombre de stations | 2~20 | |||||
montable Électrovanne | AS2406-NB AD2406-NB AD3406-NB ADE3406-NB |
AS2408-NB AD2408-NB AD3408-NB ADE3408-NB |
AS2410-NB AD2410-NB AD3410-NB ADE3410-NB |
AS2415-NB AD2415-NB AD3415-NB ADE3415-NB |
AS2425-NB AD2425-NB AD3425-NB ADE3425-NB |
|
plaque vierge | CC06~BP | CC08~BP | CC10~BP | CC15~BP | CC25~BP |
A-MF☐-C Catalog
1 file(s) 1.06 MBA-MF☐-C 2D CAD
1 file(s) 4.29 MBA-MF☐-C 3D CAD
