Serie PC/RC 06, 08, 15

4/5 puerto Válvula solenoide Serie PC/RC06, 08, 15

4 puerto acción piloto Válvula solenoide Serie PC06
Piloto Operar / caucho sello

Modelo No montaje puerto solenoide posición tamaño del puerto área efectiva
(mm2)		 rango de presión
MPa
(kgf/cm2)
PCS2406 Montaje Sub-base 4 solo 2 Rc1/4 10 0.2~1
(2~10)
PCD2406 doble
PCD3406 3•centro cerrado 9 0.2~0.8
(2~8)
PCE3406 3•centro de escape

● voltaje/ AC110, 220V (50/60Hz), DC24V
● Cableado / Cable, ojal Terminal, conducto terminal, conector DIN

Icon

PC06 Catalog

1 file(s)   706.74 KB
Icon

PC06 2D CAD

1 file(s)   942.93 KB
Icon

PC06 3D CAD

1 file(s)   5.65 MB

Individual tipo de cableado Múltiple MF☐-PC06
.

Tipo de colector MFS☐-PC06 MFB☐-PC06
común SUP, común EXH, puertos 2 & 4 en el lado común SUP, común EXH, puertos 2 & 4 en la parte inferior
puerto size puerto 1 Rc¼ (ambos lados) Rc¼ (ambos lados)
puerto 3, 5 Rc¼ (ambos lados) Rc¼ (ambos lados)
puerto 2, 4 Rc¼ (lado) Rc¼ (fondo)
Número de estaciones 2~10
 válvula solenoide montable PCS2406-NB-※
PCD2406-NB-※
PCD3406-NB-※
PCE3406-NB-※
PCO3406-NB-※
placa ciega PC06-BP



Icon

MF☐-PC06 Catalog

1 file(s)   464.55 KB
Icon

MF☐-PC06 2D CAD

1 file(s)   3.63 MB
Icon

MF☐-PC06 3D CAD

1 file(s)   4.57 MB

5 puerto acción piloto Válvula solenoide Serie PC08
Piloto Operar / caucho sello

Modelo No montaje puerto solenoide posición tamaño del puerto área efectiva
(mm2)		 rango de presión
MPa
(kgf/cm2)
PCS2408 Montaje Sub-base 5 solo 2 Rc3/8 30 0.2~0.8 (2~8)
PCD2408 doble
PCD3408 3•centro cerrado 25
PCE3408 3•centro de escape
PCO3408 3•centro de Presión 19

● voltaje/ AC110, 220V (50/60Hz), DC24V
● Cableado / Cable, ojal Terminal, conducto terminal, conector DIN

Icon

PC08 Catalog

1 file(s)   574.34 KB
Icon

PC08 2D CAD

1 file(s)   2.44 MB
Icon

PC08 3D CAD

1 file(s)   5.36 MB

Individual tipo de cableado Múltiple MF☐-PC08
.

Tipo de colector MF☐-PC08 MFS☐-PC08
común SUP, común EXH, puertos 2 & 4 on ambos lados común SUP, común EXH, puertos 2 & 4 en el lado
puerto size puerto 1 Rc½ (ambos lados) Rc½ (ambos lados)
puerto 3, 5 Rc½ (ambos lados) Rc½ (ambos lados)
puerto 2, 4 Rc⅜ (ambos lados) Rc⅜ (lado)
 Número de estaciones 2~10
 válvula solenoide montable PCS2408-NB-※
PCD2408-NB-※
PCD3408-NB-※
PCE3408-NB-※
PCO3408-NB-※
placa ciega PC08-BP
Icon

MF☐-PC08 Catalog

1 file(s)   486.21 KB
Icon

MF☐-PC08 2D CAD

1 file(s)   3.68 MB
Icon

MF☐-PC08 3D CAD

1 file(s)   4.62 MB



5 puerto acción piloto Válvula solenoide Serie PC15
Piloto Operar / caucho sello

Modelo No montaje puerto solenoide posición tamaño del puerto área efectiva
(mm2)		 rango de presión
MPa
(kgf/cm2)
PCS2415 Montaje Sub-base 5 solo 2 Rc1/2 70 0.2~0.8
(2~8)
PCD2415 doble
PCD3415 3•centro cerrado 60
PCE3415 3•centro de escape
PCO3415 3•centro de Presión 45

● voltaje/ AC110, 220V (50/60Hz), DC24V
● Cableado / Cable, ojal Terminal, conducto terminal, conector DIN

Icon

PC15 Catalog

1 file(s)   552.51 KB
Icon

PC15 2D CAD

1 file(s)   2.45 MB
Icon

PC15 3D CAD

1 file(s)   5.99 MB

Individual tipo de cableado Múltiple MF☐-PC15
.

Tipo de colector MF☐-PC15
común SUP, común EXH, puertos 2 & 4 on ambos lados
puerto size puerto 1 Rc¾ (ambos ladoss)
puerto 3, 5 Rc¾ (ambos ladoss)
puerto2, 4 Rc½ (ambos ladoss)
  Número de estaciones 2~10
 válvula solenoide montable PCS2415-NB-※
PCD2415-NB-※
PCD3415-NB-※
PCE3415-NB-※
PCO3415-NB-※
placa ciega PC15-BP
Icon

MF☐-PC15 Catalog

1 file(s)   468.85 KB
Icon

MF☐-PC15 2D CAD

1 file(s)   462.94 KB
Icon

MF☐-PC15 3D CAD

1 file(s)   2.34 MB



5 puerto acción piloto Válvula solenoide Serie RC06
Piloto Operar / caucho sello

Modelo No montaje puerto solenoide posición tamaño del puerto área efectiva
(mm2)		 rango de presión
MPa
(kgf/cm2)
RCS2406 Dentro de la línea de montaje 5 solo 2 Rc1/4 12 0.2~1
(2~10)
RCD2406 doble
RCD3406 3•centro cerrado 11 0.2~0.8
(2~8)
RCE3406 3•centro de escape

● voltaje/ AC110, 220V (50/60Hz), DC24V
● Cableado / Cable, ojal Terminal, conducto terminal, conector DIN

Icon

RC06 Catalog

1 file(s)   594.22 KB
Icon

RC06 2D CAD

1 file(s)   2.61 MB
Icon

RC06 3D CAD

1 file(s)   6.08 MB

Individual tipo de cableado Múltiple MFU☐-RC06
.

Tipo de colector MFU☐-RC06
común SUP, común EXH, puertos 2 & 4 en el cuerpo de la válvula
puerto size puerto 1 Rc¼ (ambos ladoss)
puerto 3, 5 Rc¼ (ambos ladoss)
puerto2, 4 Rc¼ (cuerpo de la válvula)
 Número de estaciones 2~10
 válvula solenoide montable RCS2406-※-※-NF
RCD2406-※-※-NF
RCD3406-※-※-NF
RCE3406-※-※-NF
RCO3406-※-※-NF
placa ciega RC06-BP
Icon

MFU☐-RC06 Catalog

1 file(s)   380.87 KB
Icon

MFU☐-RC06 2D CAD

1 file(s)   1.49 MB
Icon

MFU☐-RC06 3D CAD

1 file(s)   1.99 MB



5 puerto acción piloto Válvula solenoide Serie RC08
Piloto Operar / caucho sello

Modelo No montaje puerto solenoide posición tamaño del puerto área efectiva
(mm2)		 rango de presión
MPa
(kgf/cm2)
RCS2408 Dentro de la línea de montaje 5 solo 2 Rc3/8 30 0.2~0.8
(2~8)
RCD2408 doble
RCD3408 3•centro cerrado 25
RCE3408 3•centro de escape
RCO3408 3•centro de Presión 19

● voltaje/ AC110, 220V (50/60Hz), DC24V
● Cableado / Cable, ojal Terminal, conducto terminal, conector DIN

Icon

RC08 Catalog

1 file(s)   638.04 KB
Icon

RC08 2D CAD

1 file(s)   2.54 MB
Icon

RC08 3D CAD

1 file(s)   6.04 MB

Individual tipo de cableado Múltiple MFU☐-RC08
.

Tipo de colector MFU☐-RC08
común SUP, común EXH, puertos 2 & 4 en el cuerpo de la válvula
puerto size puerto 1 Rc⅜ (ambos ladoss)
puerto 3, 5 Rc⅜ (ambos ladoss)
puerto 2, 4 Rc⅜ (cuerpo de la válvula)
  Número de estaciones 2~10
 válvula solenoide montable RCS2408-※-※-MF
RCD2408-※-※-MF
RCD3408-※-※-MF
RCE3408-※-※-MF
RCO3408-※-※-MF
placa ciega RC08-BP
Icon

MFU☐-RC08 Catalog

1 file(s)   439.72 KB
Icon

MFU☐-RC08 2D CAD

1 file(s)   1.93 MB
Icon

MFU☐-RC08 3D CAD

1 file(s)   2.36 MB

Productos Relacionados:

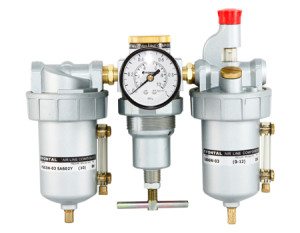

Gripper FCM Sereis Air Cylinder-2 Hi-Rotor F.R.L. Unit
